短波天线的架设

在设置电台进行两地间的短波通信时，首先考虑周围的环境,附近不能有与天线谐振的金属物(如:楼房避雷网,电线,钢金棍，铁塔，基站等)，容易造成天线的拉线长度也不能与天线谐振,天线发出的能量被大量吸收,造成尽管天线驻波很小,效率却很低。
其次，就是确定天线架设的高度。天线架设太低不能保证有效的通信,天线架设太高造成不必要的浪费,而且维修不便。而且天线越高,馈线也越长,损耗也越大,在接收点上不相对能获得很大的场强。

天线的长度和架设规范是不能改变的,但对于某些天线而言,架设的方向和高度是靠用户自己掌握的,应严格按通信的方向和距离来确定方向和高度。天线的架设位置以开扩的地面为好,没有条件的单位也可以架在两个楼房之间或楼顶。天线高度指天线发射体与地面或楼顶的相对高度。架在楼顶时,高度应以楼顶与天线发射体之间的距离计算,不是按楼顶与地面的高度计算.我们提醒用户,切忌因为架设场地不理想或怕麻烦,就随便把天线架起来完事,这样做通信效果很可能是不好的。

再者馈线的选择。 馈线是将电台的输出功率送到天线进行发射的 通道,如果馈线不畅通,再好的电台和天线,通信效果也是很差的.馈线分为明馈线和射频电缆两类.目前100W~150W电台一般都使用射频电缆馈电方式.选用射频电缆时要注意两项指标:一是阻抗为50欧姆;二是对很高使用频率的衰耗值要小.一般来讲,射频电缆直径越粗,衰耗越小,传输功率越大.在实际使用中,100W级短波单边带电台,常选用SYV-50-5或SYV-50-7的射频电缆,必要时也可以选SYV-50-9的射频电。

天线架设方式

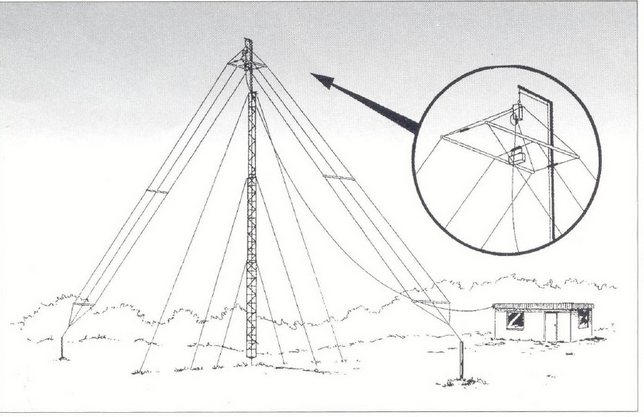

倒V天线


倒V架设，要求场地长至少20米，宽至少5米，天线架设标高15米（适合500公里内通信）。选用长度为15米的支架，两振子的夹角在90度到130度之间调整.使天线阻抗接近50--75欧姆即可。

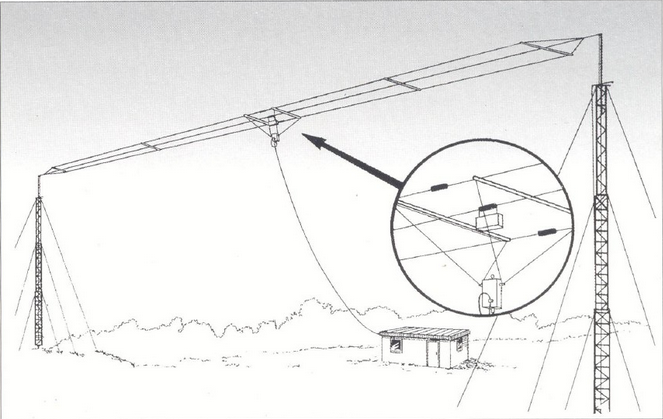

水平天线

三线天线平行架设用二根支架架设，要求场地长至少30米，宽至少5。天线架设标高 7.5米（适合3000公里内通信）。天线拉线的绝缘很好采用双段绝缘,比较讲究的还用三段绝缘的效果都比单段好一些。

天线架设注意事项：

1、   馈线长度

天线在进行安装选位和布设时,应尽可能缩短馈线的长度,普通SYV-50-5馈线每1米造成信号衰减0.082dB,这意味着100W电台功率通过50米馈线送达天线时,功率剩下不到40W.因此通常要求馈线长度控制在30米以内.如果因为场地条件限制必须延长馈线,则应采用大直径低损耗电缆.另外在布设电缆,应尽量减少弯曲,以降低对射频功率的损耗,如果必需弯曲,则弯曲角度不得小于120度。

2、电台和天线的匹配。

天线,馈线,电台三者之间的匹配必须引起高度重视,否则,虽然电台,天线,馈线都选得很好,通信效果还是不好。
   所谓"匹配"就是要求达到无损耗连接,只有电台,馈线,天线三者保证高频输入输出阻抗一致,才能实现无损耗连接.多数短波电台的输出/输入阻抗为50欧姆,必须选用阻抗为50欧姆的射频电缆与电台匹配。天线的特性阻抗比较高,一般为600欧姆左右,只有宽带天线的特性阻抗稍低一点,大约200~300欧姆,因此,天线不能直接与射频电缆连接,中间必须加阻抗匹配器(也叫单/双变换器).阻抗匹配器的输入端阻抗必须与射频电缆的阻抗一致(50欧姆),输出端阻抗必须与天线的输入阻抗一致(600欧姆或200/300欧姆)。阻抗匹配器的很佳安装位置是与天线连为一体.
    自动天线调谐器也是匹配天线和电台阻抗用的。自动天调的输入端与电台连接,输出端与单很天线连接。自动天调与偶很天线连接时要根据不同产品而定.有些天调要求加单/双变换器,天调与单/双变换器之间用50欧姆射频电缆相连(芯线接天调输出端,外皮接天调的地端),单/双变换器的双输出端与天线连接；多数新型天调不用加单/双变换器,用天调的输出端和接地端分别连接偶很天线的两臂,匹配效果较好,而且效率更高。

3、埋设接地体和连接地线
    地线是很多用户容易草率处理的问题.短波通信台站的地线是至关重要的,地线实际上是整个天馈线系统的重要组成部分.我们所说的地线,不是交流供电系统中的电源地或保安地.这里所说的地线是信号地,也称高频地.信号地一般不能接到电源地或保安地上,必须单独埋设.埋设接地体时,必须按有关标准进行,接地电阻不应大于4欧姆.电台的接地柱和接地体之间,必须用多股线铜,编织铜线或大截面优良导体连接,才能起到良好的高频接地作用.而良好的高频接地是减小发射驻波和减小接收噪声的必要前提.
