1、内周界预警探测器很佳布设位置

国家住建部/发改委2010年共同颁发《监狱建设标准》（建标139--2010）规定：（中度戒备监狱）在围墙内侧5m、外侧10m处均为警戒隔离带，隔离带内应无障碍。围墙内侧5m、外侧10m处均应设一道不低于4m高的防攀爬金属隔离网，网上均应设监控、报警装置。

对于《监狱建设标准》规定的“网上均应设监控、报警装置。”正确解读是：在防攀爬金属隔离网的前部或直接在其上面设置入侵探测器，以达到外逃的在押服刑人员尚未接触或者接触防攀爬金属隔离网时，立即发出报警信号并联动视频监控装置。2011年豫北监狱发生的，在押服刑人员先攀爬上4m高的防攀爬金属隔离网，再以抛绳到高墙电网的方式越狱的反面案例，说明了应该执行《监狱建设标准》规定，把入侵探测器设置在位于防攀爬金属隔离网之前，以充分发挥物理防范的迟滞作用。

2、构造具有威慑力的监狱内周界预警系统

（1）采用无漏报警、且严格越界报警/肉眼无法观察到防范部位的智能型远距离红外线幕墙为前端探测装置；

（2）与视频监控设备联动配置，一旦触发报警信号，立即开始录像并将触发报警现场的图像显示在值班室大频幕上；

（3）配合监狱管理方“一旦越过黑色柱体形成的防线，即以越狱论处。予以扣分乃至加刑严厉处罚。”的规定。

根据广东、陕西、四川等省监狱管理部门的实际应用经验，以上三点配合的技术方案在交付后，组织部分在押服刑人员体验防范严密性。由参与体验者对本系统防范效果的描述，使企图外逃者不敢逾越该预警防线--构成具有威慑力的监狱内周界预警系统。

3、内周界预警系统配置与功能描述

（1）预警内周界预警功能框图

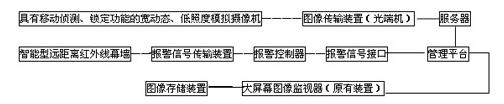

图1监狱内周界预警系统构成框图

（2）监狱内周界预警功能描述

在防攀爬金属隔离网内约0.3-0.5m处，间隔60m/100m安装8光束智能型远距离红外线幕墙构成封闭的隐形严密防范（其中大门防区夜间布防），具有移动侦测功能的摄像机直接安装在红外线幕墙顶部，形成“追尾配置”，摄像机底部的视频盲区由其后方的摄像机“追尾观察”，确保整个周界禁区不存在视频盲区（图2）；摄像机位于警戒线直接观察，其移动侦测区域边沿设定为与红外线幕墙的探测界面重合，此种设置可以避免监狱区域内靠近警戒线正常行动人员引发的误报警；岗楼内安装LED防区显示板，岗楼底部安装声光报警装置。

越界人员在接近防攀爬金属隔离网的过程中，必然触发智能型远距离红外线幕墙报警、移动侦测同时响应并形成锁定追踪，值班人员根据提示观察大屏幕时，通过观察锁定区，迅速判断越界目标属性（人员或者小动物）；以及依据追踪轨迹，准确指挥抓捕；宽动态、低照度摄像机拍摄的D1存储图像作为对在押服刑人员越狱行为处理的证据；报警信号同时联动岗楼内部的LED防区显示板，以发出闪光的LED显示报警防区位置同时发出报警提示音，为值班武警显示报警防区；报警信号还联动设置在岗楼底部声光报警装置，对外逃人员予以警示。

智能型远距离红外线幕墙8束间隔约20cm的红外脉冲编码射束构成了高度为1.6米隐形的、无缝隙墙式严密防范，企图外逃的在押服刑人员而言，该探测器构成一道隐形无法逾越的墙式防范。以任何人力可以实现的方式越过该防范界面时，智能型远距离红外线幕墙必然立即输出报警信号，使得值班人员立即依据该信号联动的场图像复核实施定位与围捕；使得防攀爬金属隔离网、高墙、高压电网等物理防范的迟滞作用得以充分发挥。

4、监狱内周界预警红外线幕栏配置

针对于监狱近年来在周界设置防攀爬金属隔离网，我们提出了一种技术防范与物理防范紧密结合的新应用模式--红外线幕栏与防攀爬金属隔离网构造方案。

此方案具有更严密的防范和预警效果；形成防止人员和小动物引发误报警的配置；对于监狱空间占用很小；由于不采用PC筒支架，设备的采购及运输费用也相应减少。是一种更优化的监狱周界预警防范应用解决方案。

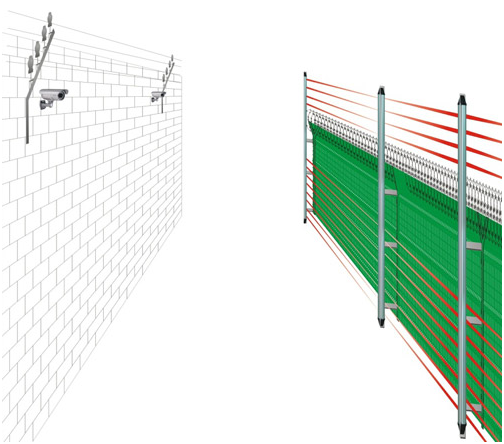

图2监狱内周界预警系统红外线幕栏配置图
